　　أسماء أخرى لـ UNITROL 1020 3BHE030579R0003 :

　　وحدة التحكم في الإثارة UNITROL 1020 3BHE030579R0003

　　معالج الجهد UNITROL 1020 3BHE030579R0003

　　معالج الإثارة UNITROL 1020 3BHE030579R0003

　　نظرة عامة على المنتج

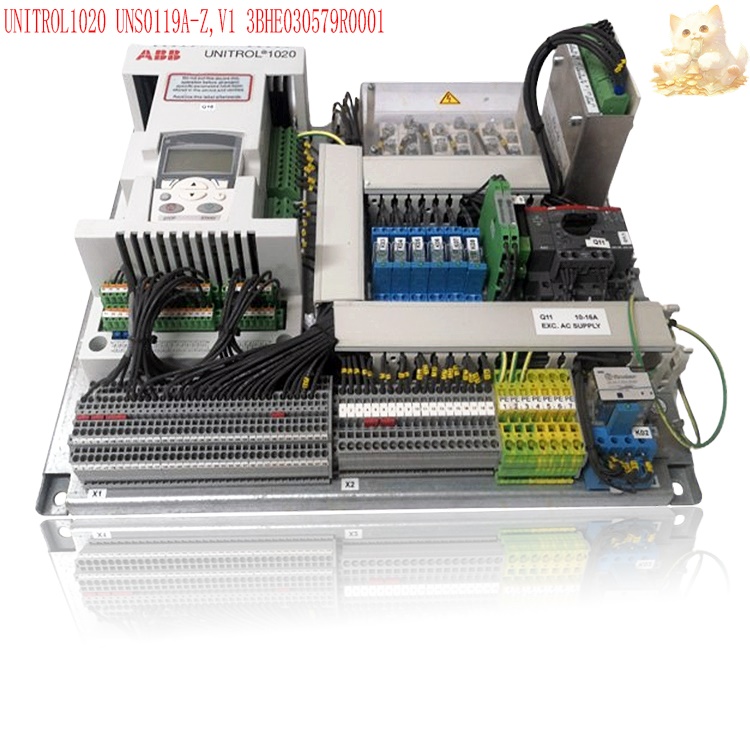

　　يُعدّ UNITROL 1020 3BHE030579R0003  منتجًا أساسيًا من سلسلة UNITROL 1000 من ABB، وهو مصمم خصيصًا للمولدات التزامنية الصغيرة والمتوسطة الحجم (قدرة اسمية تتراوح من مئات الكيلو فولت أمبير إلى عشرات الميجا فولت أمبير). وينتمي إلى فئة منظمات الجهد الرقمية الأوتوماتيكية (AVRs). تتمثل وظيفتها الأساسية في تثبيت جهد الخرج من خلال التحكم الدقيق في تيار إثارة المولد، وهي تدعم التشغيل المتصل بالشبكة، ومشاركة الأحمال، وتنظيم معامل القدرة. وتُستخدم على نطاق واسع في مجالات الطاقة والصناعة والنقل البحري ومراكز البيانات وغيرها.

　　المعايير الفنية الأساسية

　　الأداء الكهربائي:

　　جهد الدخل: 380-480 فولت (ثلاثي الأطوار)

　　جهد الخرج: 0-416 فولت (قابل للتعديل)

　　نطاق التردد: 0-65 هرتز

　　التيار المقنن: 24 أمبير (مستمر)، أقصى تيار خرج: 30 أمبير

　　دقة التحكم: ±0.5%

　　القدرة الكهربائية: 22 كيلوواط

　　ميزات الأجهزة:

　　يستخدم أجهزة أشباه الموصلات IGBT وتقنية المعالجات الدقيقة، ويدعم الاتصال ثنائي القناة (CAN/RS-485)

　　يتميز بوظائف الحماية من التيار الزائد، والجهد الزائد، والجهد المنخفض، وتحديد تيار الإثارة

　　يدمج مسجل البيانات وسجل الأحداث، ويدعم تشخيص الأعطال والمراقبة عن بُعد

　　واجهات الاتصال:

　　إيثرنت، USB، Modbus RTU/TCP، ناقل CAN، متوافق مع أنظمة الأتمتة الصناعية (مثل DCS وPLC)

　　الوظائف الأساسية و المزايا

　　التحكم في استقرار الجهد:

　　يُعدّل تيار الإثارة ديناميكيًا من خلال مراقبة جهد طرف المولد وجهد الشبكة في الوقت الفعلي لضمان استقرار الجهد أثناء تغيرات الأحمال أو تقلبات الشبكة.

　　يدعم تنظيم القدرة التفاعلية وتحسين معامل القدرة لرفع كفاءة نظام الطاقة.

　　إمكانيات التشغيل المتوازي والتزامن:

　　يدعم التشغيل المتوازي لمولدات متعددة لتحقيق توازن الأحمال وتوزيع الطاقة.

　　يضمن التزامن التلقائي توصيل المولدات بالشبكة بشكل آمن ويقلل من تيار البدء.

　　التكيف مع الظروف البيئية:

　　يتوافق مع المعايير الدولية مثل DNV وUL، ويتحمل درجات حرارة محيطة تتراوح بين -40 درجة مئوية و70 درجة مئوية، بالإضافة إلى بيئات ذات اهتزازات عالية.

　　تصميم صغير الحجم (قابل للتعديل ليناسب لوحة التركيب)، ويمكن دمجه مباشرة في خزائن التحكم بالمولدات أو صناديق توصيل الآلات.

　　المراقبة والصيانة الذكية:

　　تعرض لوحة التحكم المحلية الحالة في الوقت الفعلي (الجهد، التيار، حالة المحدد) ومعلومات الإنذار.

　　يتصل ببرنامج CMT1000 عبر منفذ USB أو إيثرنت لضبط المعلمات، وتحميل البيانات، والتشخيص عن بُعد.

　　التشغيل متعدد الأوضاع: يدعم التشغيل المستقل، وتخصيص الطاقة التفاعلية بدقة عند الاتصال بالشبكة، والمزامنة التلقائية لضمان اتصال آمن وموثوق بالشبكة.

　　الحماية والتشخيص: حماية متكاملة من التيار الزائد/الجهد الزائد/الجهد المنخفض، وتحديد الفولت/الهرتز (لمنع تشبع القلب الحديدي)، وتعويض التيار التفاعلي، وكشف فصل محول الجهد، وغيرها؛ ذاكرة فلاش غير متطايرة تخزن سجلات الأحداث والبيانات، مما يدعم تتبع الأعطال والصيانة التنبؤية.

　　واجهة الاتصال: معيار RS-485 (Modbus RTU) وناقل CAN؛ واجهات اختيارية IEC 61850-7-4 GOOSE وإيثرنت، تدعم المراقبة عن بُعد وتكامل النظام.

　　واجهة المستخدم: تعرض لوحة التحكم المحلية حالة منظم الجهد التلقائي، ونشاط المحدد، والقيم المقاسة؛ مؤشرات LED (أخضر/أصفر/أحمر) تعكس بشكل واضح حالة مصدر الطاقة، والإثارة، والإنذار. يُستخدم منفذ USB للتوصيل بأداة تصحيح الأخطاء CMT1000 لضبط المعلمات وتحميل البيانات.

　　أداء التحكم: يستخدم معالجًا عالي الأداء 32 بت بتردد أخذ عينات 10 كيلوهرتز. يتم التحكم في تقلبات الجهد ضمن نطاق ±0.5% باستخدام خوارزمية تحكم PID + التغذية الأمامية. يعمل مُثبِّت نظام الطاقة (PSS) المدمج، المتوافق مع معايير IEEE 421.5، على تخميد تذبذبات الشبكة منخفضة التردد ويلبي متطلبات الاستجابة العابرة.

　　الاستجابة الديناميكية: يعيد الجهد إلى القيمة المُحددة خلال 200 مللي ثانية بعد تغيرات الحمل أو أعطال قصر الدائرة. يدعم بدء التشغيل من الصفر، والتشغيل المستقل، والتبديل بين وضعيات التشغيل المتصلة بالشبكة.

　　التكيف مع البيئة: تصميم محكم الإغلاق بدون مروحة؛ نطاق درجة حرارة التشغيل من -25 درجة مئوية إلى +70 درجة مئوية. مقاومة التداخل الكهرومغناطيسي متوافقة مع معايير IEC 61000-6-2/4؛ مناسبة للبيئات القاسية مثل الاهتزازات العالية والرطوبة العالية.

　　استخدامات المنتج:

　　صناعة الطاقة: التحكم في الإثارة في محطات الطاقة الصغيرة والمتوسطة، ومحطات الطاقة الكهرومائية، ومجموعات مولدات الديزل.

　　القطاع الصناعي: تثبيت الجهد للمحركات في المضخات والمراوح والناقلات وغيرها من المعدات؛ خطوط الإنتاج الصناعية الآلية.

　　البيئات البحرية والبيئات الخاصة: تنظيم الجهد في البيئات القاسية مثل أنظمة الطاقة البحرية، والمنصات البحرية، والمناجم. الطاقة المتجددة: التحكم في الجهد المساعد لتوربينات الرياح ومحولات الطاقة الشمسية.

　　نقاط التركيب والتشغيل

　　إرشادات السلامة:

　　قبل التشغيل، افصل التيار الكهربائي بالكامل وانتظر 5 دقائق (لتفريغ المكثف). استخدم جهاز قياس متعدد للتأكد من عدم وجود جهد متبقٍ.

　　يجب أن يتم التركيب بواسطة كهربائي مؤهل يرتدي قفازات عازلة ونظارات واقية.

　　التركيب الميكانيكي:

　　يُركّب الجهاز عموديًا في بيئة جافة وخالية من الغبار، مع ترك مسافة 50 مم (أعلى)، و20 مم (أسفل)، و10 مم (جانب) لتبديد الحرارة.

　　يُستخدم براغي M6 للتثبيت. يجب أن تكون مساحة المقطع العرضي لسلك التأريض ≥ 4 مم² لضمان تأريض كهربائي جيد.

　　التوصيلات الكهربائية:

　　يُفصل كابل التحكم عن كابل طاقة الإثارة لتجنب التداخل الكهرومغناطيسي.

　　يدعم طرف خرج الإثارة كابلات حتى 4 مم²، ويدعم طرف التحكم كابلات حتى 2.5 مم².

　　خطوات التشغيل:

　　ضبط المعلمات (مثل نقطة ضبط الجهد وعتبة المحدد) عبر اتصال USB ببرنامج CMT1000.

　　اختبار خرج الإثارة، ووظيفة المزامنة، ومنطق الحماية؛ والتحقق من وظائف تسجيل البيانات والإنذار.

　　الشهادات والدعم

　　حاصل على شهادات من DNV وUL وCE وغيرها من المعايير الدولية؛ متوافق مع معيار IEC 60034-18-1 ومعايير أخرى.

　　توفر ABB دعمًا فنيًا عالميًا، يشمل أدلة التثبيت السريع، وأدلة المستخدم، وتوفير قطع الغيار (مثل: الطراز 3BHE030579R0003).

　　بفضل دقة التحكم العالية، وقابلية التكيف الفائقة، والوظائف الذكية، أصبح جهاز UNITROL 1020 3BHE030579R0003  حلاً أساسيًا لتثبيت الجهد في الأنظمة الصناعية وأنظمة الطاقة، وهو مناسب لمختلف التطبيقات بدءًا من توليد الطاقة وصولًا إلى التصنيع الصناعي، مما يضمن تشغيلًا آمنًا وفعالًا للمعدات.

　　ملاحظة: جميع المنتجات المعروضة على هذا الموقع هي منتجات خاصة، وأسعار السوق متغيرة باستمرار.

　　يرجى التواصل مع خدمة العملاء للحصول على عرض سعر، حيث أن المنتج جديد والسعر غير دقيق.

　　يرجى التأكد من الطراز والمنتج والسعر وغيرها من المعلومات التفصيلية مع خدمة العملاء قبل تقديم الطلب. هذا الموقع قيد الاستخدام حاليًا.

　　تتوفر منتجات جديدة للبيع؛ يرجى الاتصال بخدمة العملاء لمزيد من المعلومات.
